نحوه طراحی اتصالات حرکتی در سنگ تراشی
مهم است که اتصالات به صورت عمودی پیوسته باشند، بنابراین از قرار دادن آنها در جایی که خط درها یا پنجره ها قطع می شوند، خودداری کنید.
عرض مورد نیاز اتصال را می توان به صورت زیر محاسبه کرد: 1/3 فاصله بین اتصالات به اضافه فاصله – اما در میلی متر اندازه گیری می شود نه متر. بنابراین، اگر 12 متر بین اتصالات دارید، عرض اتصال باید 1/3 از 12 متر / 1000 باشد – یعنی 4 میلی متر به اضافه 12 میلی متر. 4+12 عرض 16 میلی متری لازم برای اتصال را به شما می دهد. مواد برای پر کردن اتصالات باید به راحتی قابل تراکم باشد، اما همچنین اجازه می دهد تا زمانی که دیوار سرد می شود، باز شود. معمولاً از پلی اورتان سلولی، پلی اتیلن سلولی یا لاستیک فوم استفاده می شود.
یکی از این ملاحظات این است که مصالحی مانند آجر، بلوک و سنگ در طول زمان به دلیل عوامل مختلفی از جمله:
الف) حرکت رطوبت: جذب و تبخیر رطوبت می تواند منجر به تورم و انقباض در سنگ تراشی شود.
ب) نشست فونداسیون: با گذشت زمان، شالوده ها ممکن است ته نشین شوند و باعث ایجاد تنش هایی شوند که می تواند منجر به ترک در سنگ تراشی شود.
ج) مصالح غیر مشابه: در موارد خاص ممکن است مصالح بنایی مختلف در ارتفاعات یکسان ترکیب شوند. به عنوان مثال، آجرهای سفالی را می‌توان تا سطح لایه مقاوم در برابر رطوبت و آجرهای بتنی بالاتر استفاده کرد. این می تواند یک صفحه لغزش در خط DPC ایجاد کند و اجازه دهد حرکت رخ دهد.
د) تغییرات در ضخامت یا ارتفاع دیوار: یک اتصال حرکتی باید در جایی قرار داده شود که تغییر در ضخامت یا ارتفاع دیوار وجود داشته باشد تا نرخ های مختلف انبساط را در خود جای دهد.
برای اطمینان از عدم شکست اتصال در ساخت دیوار حفره‌ای، اتصالات دیواری باید حداکثر تا 300 میلی‌متر به صورت عمودی و 225 میلی‌متر به صورت افقی از لبه‌های عمودی اتصالات حرکتی بسته شود تا پیوستگی ساختاری و پایداری دیوار حفظ شود. در نهایت، برای جلوگیری از نفوذ آب، اتصالات حرکتی باید به درستی آب بندی و محافظت شوند.
روند رو به افزایشی برای مهندسان سازه وجود دارد که نقش خود را به طراحی اعضای اصلی سازه (معمولاً تیرها و ستون‌ها) و نه سایر جنبه‌های سازه محدود کنند. این می تواند نگران کننده باشد، زیرا به معماران اجازه می دهد تا اطمینان حاصل کنند که از آن جنبه ها آگاه هستند و آنها را در طراحی ادغام می کنند.
این اثر با طول افزایش می‌یابد، بنابراین وقتی طول دیوار از حداکثر طول بین درزها بیشتر می‌شود، باید با تقسیم کردن دیوار به طول‌های کوتاه‌تر، به طور ایده‌آل با ایجاد اتصالات نزدیک به گوشه‌ها، نه در مرکز دیوار، این امر را کاهش داد. با این حال، اتصالات نباید خیلی نزدیک به گوشه ها قرار گیرند، زیرا این امر باعث تضعیف اثر تکیه گاه دیوار کناری می شود، بنابراین معمولاً از قرار دادن آنها در فاصله 550 میلی متری گوشه داخلی خودداری کنید.
راهنمایی های بیشتر را می توان در PD 6697: 2010 توصیه ها برای طراحی سازه های بنایی به BS EN 1996-1-1 و BS EN 1996-2، و همچنین بروشورها و وب سایت های تولید کنندگان یافت.

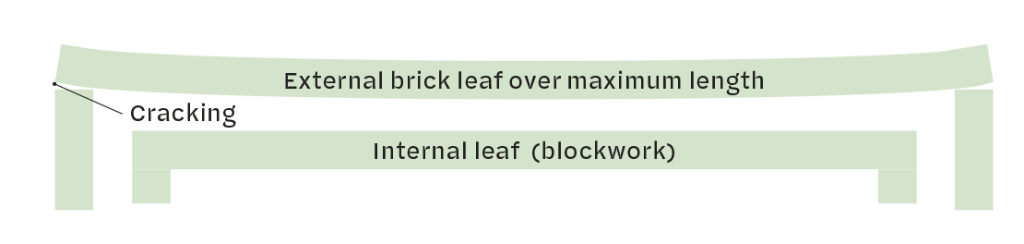

اثر حرکت حرارتی در یک دیوار رو به جنوب اغلب منجر به نیروهایی می شود که تمایل دارند گوشه ها را به سمت بیرون فشار دهند و باعث ایجاد ترک در گوشه ها شوند.
به طور کلی، دیوارهای داخلی کمترین آسیب پذیری را در برابر حرکت خواهند داشت، در حالی که دیوارهای خارجی رو به جنوب، به ویژه آنهایی که از آجرهای تیره ساخته شده اند، بیشترین آسیب را دارند.
